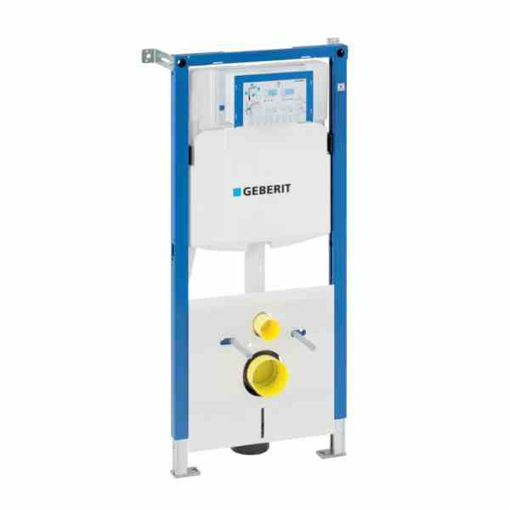

MODUL GEBERIT DUOFIX SIGMA UP320 - ugradb. visina 112cm
PRIMJENE
• Za suhomontažne konstrukcije
• Za zidane zidove
• Za ugradnju u predzidne konstrukcije u visini elementa ili etaže
• Za ugradnju u instalacijske zidove u visini etaže
• Za ugradnju u Geberit Duofix sistemske zidove u visini elementa
ili etaže
• Za konzolne WC školjke s dimenzijama priključka prema EN
33:2011
• Za konzolne WC školjke projicirane duljine do 62 cm
• Za jednokoličinsko i dvokoličinsko ispiranje ili start/stop
ispiranje
• Za podove debljine 0–20 cm
SVOJSTVA
• Statički samostojeći okvir, zaštićen od korozije završnom
obradom pečenim lakom
• Okviri s rupama ø 9 mm za učvršćenje u konstrukciju od drvenih
okvira
• Okvir pripremljen za potporne elemente kod WC školjki s malom
površinom podloge
• Potporna noga, pocinčana
• Potporne noge, podesive 0–20 cm
• Potporna noga s protukliznim svojstvima
• Podne ploče, okretne
• Podna ploča, dubina prikladna za ugradnju u U-profile UW 50 i
UW 75 i sistemske šine Geberit Duofix
• Priključno koljeno može se montirati bez alata u različitim
položajima dubine, raspon namještanja 45 mm
• Učvršćenje za priključno koljeno, zvučno izolirano
• Ugradbeni vodokotlić s čeonim aktiviranjem
• Ugradbeni vodokotlić potpuno izoliran protiv kondenzacije
• Kod tvorničkih postavki moguće je trenutačno naknadno
ispiranje
• Radovi montaže i popravci na ugradbenom vodokotliću bez
alata
• Priključak vode straga ili gore u sredini
• Građevinska zaštita štiti servisni otvor od vlage i prljavštine
• Građevinska zaštita za servisni otvor, može se skratiti
• S praznom cijevi za dovod vode za Geberit AquaClean tuš WC-e
i za mrežni kabel
• Učvršćenje za priključak struje
• Može se montirati električna i komunikacijska razvodna kutija
TEHNIČKI PODACI
Tlak protoka 0.1–10 bar
Temperatura vode maks. 25 °C
Tvorničke postavke količine
ispiranja
6 / 3 l
Područje podešavanja velike
količine vode za ispiranje
4 / 4.5 / 6 / 7.5 l
Područje podešavanja male
količine vode za ispiranje
2–4 l
Podesivo po visini Ne
OPSEG ISPORUKE
• Priključak vode R 1/2", kompatibilan s MasterFix i MeplaFix
adapterom, s integriranim kutnim ventilom i ručnim kotačićem
• Građevinska zaštita za servisni otvor
• 2 pričvrsna kutnika
• Priključni set za WC, ø 90 mm
• Priključno koljeno 90° od PE-HD, ø 90 mm
• Redukcijska spojnica od PE-HD, ø 90/110 mm
• 2 zaštitna čepa
• 2 navojne šipke M12
• Set zvučne izolacije
• Pričvrsni materijal
PRIBOR
• Geberit kutija za napajanje i priključke
• Geberit set kutije za napajanje i priključke, s međupolicom i
priključnom stezaljkom
• Geberit set kutije za napajanje i priključke s jedinicom za mrežno
napajanje, za element za konzolni WC
• Geberit set potpornih elemenata za WC školjke s malom
površinom podloge
